Avantages de base
1. Transmission de signaux à haute fréquence:
Plage de fréquences: DC ~ 8 GHz, répondant aux exigences de transmission de données à haute vitesse .
Impédance caractéristique: 50Ω, assurant une intégrité du signal .
Tension Ratio des ondes debout (VSWR): DC ~ 3 GHz inférieur ou égal à 1,3, 3 ~ 6 GHz de moins ou égal à 1,4, 6 ~ 8 GHz de moins ou égal à 1.5.
2. Design compact:
Plage de hauteur: 1 . 2 mm ~ 2,5 mm.
Plage de diamètre de fil d'empilement: 0 . 81 mm ~ 1,78 mm.
Convient pour les dispositions de PCB à haute densité, enregistrant l'espace d'installation .
3. Adaptabilité de l'environnement dur:
Plage de température de fonctionnement: -40 degré ~ +90, adapté à des environnements extrêmement élevés et à basse température .
Placage d'or: fournit une excellente conductivité et une résistance à la corrosion .
Spécifications techniques
|
Modèle |
Numéro de pièce |
Hauteur t (mm) |
Diamètre de fil d'étranglement (mm) |
Gamme de fréquences |
Impédance caractéristique |
Vswr |
Matériel et apparence |
|
1ère génération de fil |
Ancz *** 1-1 ** |
2,5 max |
0.81/1.13/1.32 |
DC ~ 9GHz |
50Ω |
DC ~ 3 GHz: inférieur ou égal à 1,3 |
Placage d'or |
|
1ère génération de fil |
Ancz *** 1-1 ** |
2,5 max |
1.37/1.78 |
DC ~ 9GHz |
50Ω |
DC ~ 3 GHz: inférieur ou égal à 1,3 |
Placage en or ou en nickel |
|

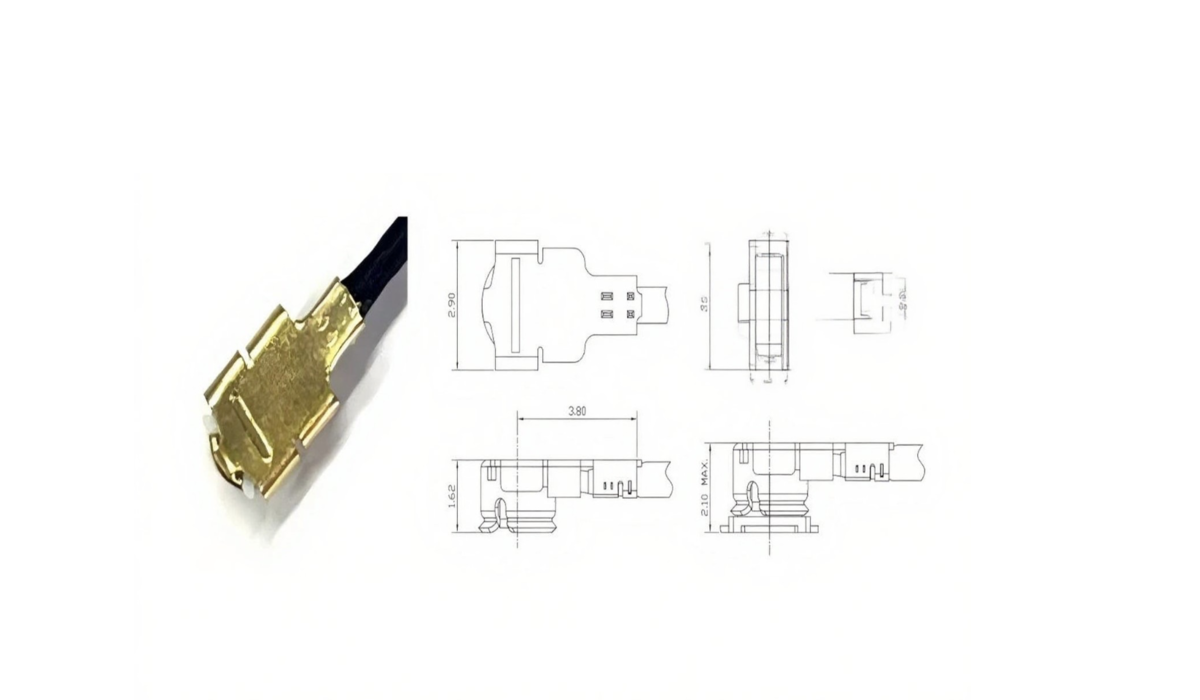

Tire du 2e genre |
Anc 0081-2 * 2 |
2.1 Max |
0.81 |
DC ~ 8 GHz |
50Ω |
DC ~ 3 GHz: inférieur ou égal à 1,3 |
Placage d'or |
|
Tire de la 3e génération |
Anc 00811-332 |
1,6 max |
0.81 |
DC ~ 8 GHz |
50Ω |
DC ~ 3 GHz: inférieur ou égal à 1,3 |
Placage d'or |
|
4e génération 0.81 2- Claw Wire-End |
Anc 00811-421 |
1,2 max |
0.81 |
DC ~ 8 GHz |
50Ω |
DC ~ 3 GHz: inférieur ou égal à 1,3 |
Placage d'or |
|
4e génération 0.81 3- Claw Wire-End |
Anc 00811-431 |
1,2 max |
0.81 |
DC ~ 8 GHz |
50Ω |
DC ~ 3 GHz: inférieur ou égal à 1,3 |
Placage d'or |
|
4e génération 1.13 Type C End |
Anc 01131-4 * 1 |
1,4 max |
1.13 |
DC ~ 8 GHz |
50Ω |
DC ~ 3 GHz: inférieur ou égal à 1,3 |
Placage d'or |
Pourquoi choisir le connecteur à extrémité de fil Cocentra?
1. Performance de transmission du signal à haute fréquence:
Prend en charge la transmission de signal à haute fréquence DC ~ 8 GHz, assurant la stabilité et l'intégrité du transfert de données à grande vitesse .
2. Conception compacte et disposition de haute densité:
Hauteur aussi basse que 1 . 2 mm et le diamètre de fil d'étranglement aussi petit que 0,81 mm, adapté aux dispositions de PCB à haute densité, à la sauvegarde de l'espace.
3. Compliance globale et assurance qualité:
Se conforme aux ROH, à la portée et à d'autres normes environnementales, et est certifié par ISO 9001 et IATF 16949 Systèmes de gestion de la qualité .
Applications typiques
- Équipement de communication(Stations de base 5G, modules RF)
- Électronique automobile(Communication de véhicule, systèmes ADAS)
- Contrôle industriel(Transmission de données à grande vitesse, traitement du signal)
- Électronique grand public(Smartphones, tablettes)
